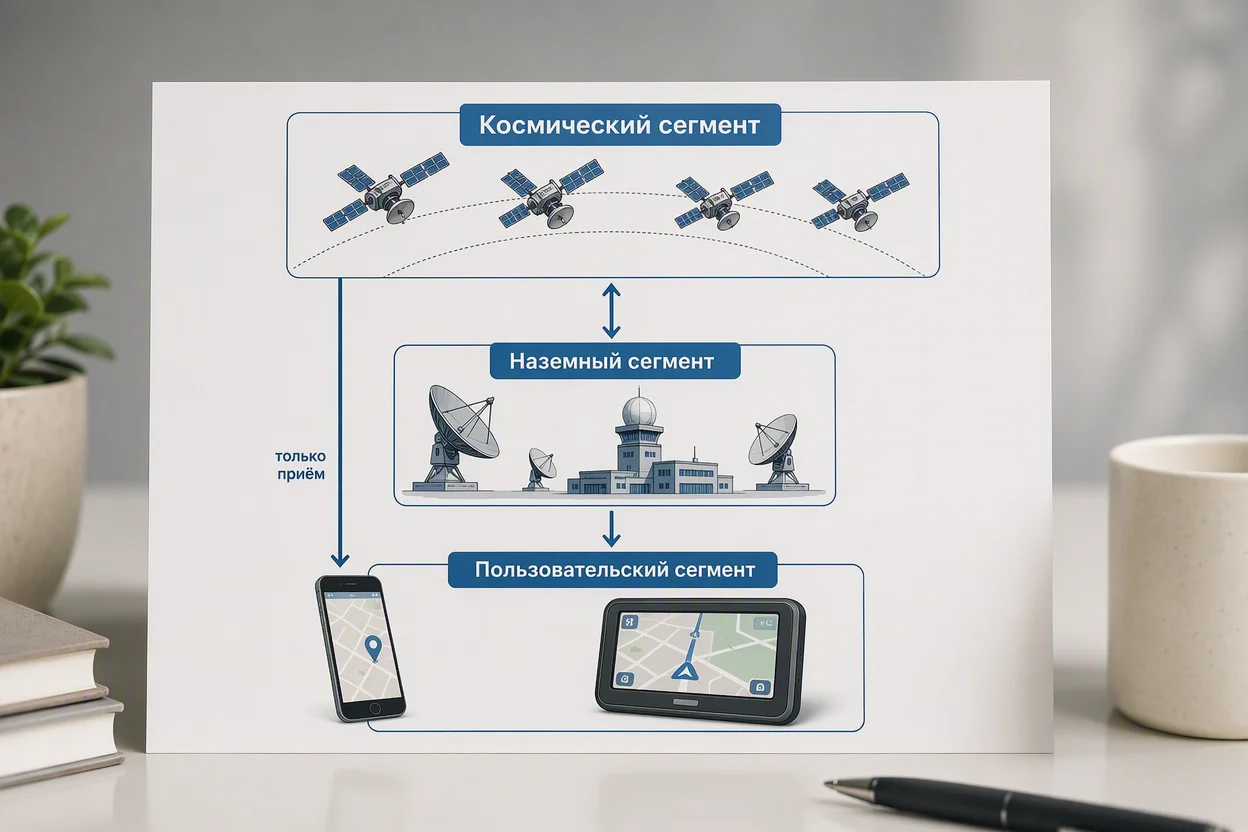

Как работает GPS — схема трёх сегментов: спутники на орбите, наземные станции управления, приёмник

GPS работает так: приёмник принимает сигналы минимум четырёх спутников, измеряет задержку каждого сигнала, переводит задержки в расстояния и находит единственную точку, где все эти расстояния сходятся.

Принято думать, что телефон «связывается со спутником». Он ни с чем не связывается. GPS-модуль в вашем кармане — приёмник, и только приёмник: он молча слушает эфир и не излучает вверх ни милливатта. Именно поэтому спутникам всё равно, сколько людей внизу пользуется навигацией — хоть один, хоть восемь миллиардов. Разобравшись, как работает GPS, вы перестанете верить половине советов из интернета про «экономию трафика на навигации».

GPS (Global Positioning System) — американская спутниковая навигационная система, которая передаёт с орбиты точное время и данные об орбитах спутников, а приёмник по этим данным вычисляет свои координаты и высоту.

Навигация по статье

Как это работает: три сегмента системы

Система делится на три части, и путаница обычно начинается с того, что люди знают только про первую.

Сегмент Что это Что делает
Космический Спутники на средней околоземной орбите Непрерывно вещают время и параметры своей орбиты
Наземный Сеть станций слежения и центр управления Отслеживает реальные орбиты, считает поправки, загружает их на спутники
Пользовательский Ваш телефон, навигатор, трекер, дрон Принимает сигналы и решает навигационную задачу

Ключевой момент: спутник не знает о вас ничего. Он вещает одно и то же сообщение всем сразу, как радиостанция. Вся вычислительная работа происходит внизу, в чипе размером с ноготь.

Принцип работы GPS: измеряется не расстояние, а время

Принцип работы GPS сводится к одной формуле из школьной физики: расстояние равно скорость на время. Скорость известна и неизменна — радиоволна идёт со скоростью света, 299 792 458 м/с. Значит, чтобы узнать расстояние до спутника, достаточно измерить, сколько времени сигнал летел.

Спутник в момент отправки вставляет в сигнал метку: «отправлено в 14:03:07,123456789». На борту стоят атомные часы — цезиевые или рубидиевые, с уходом порядка наносекунд в сутки. Приёмник смотрит на свои часы, вычитает и получает время полёта. Обычно это 65–85 миллисекунд.

Дальше начинается неприятность. Ошибка в одну микросекунду превращается в 300 метров ошибки по расстоянию. Кварцевые часы в телефоне за микросекунду уходят почти мгновенно. Как GPS выкручивается из этого — в следующем разделе.

Читайте также

Трилатерация: почему нужно четыре спутника, а не три

Трилатерация — метод определения положения по расстояниям до нескольких точек с известными координатами. Не путайте с триангуляцией: там работают с углами, здесь — только с дистанциями.

Логика такая

  • Один спутник даёт сферу. Вы где-то на её поверхности — а это площадь размером с континент.
  • Два спутника дают окружность — линию пересечения двух сфер.
  • Три спутника дают две точки. Одна из них лежит в космосе или движется с невозможной скоростью, и приёмник её отбрасывает.
  • Четвёртый спутник нужен не для геометрии, а для часов.

Вот в чём фокус. У приёмника четыре неизвестных: широта, долгота, высота и собственная ошибка часов. Четыре неизвестных требуют четырёх уравнений — то есть четырёх спутников. Решив систему, чип заодно подводит свои часы с точностью до наносекунд. Дешёвый кварцевый генератор за 20 рублей начинает показывать время лучше, чем лабораторный хронометр. Побочный эффект трилатерации, которым пользуются энергетики и биржи для синхронизации оборудования.

На практике приёмник видит 8–12 спутников и решает переопределённую систему методом наименьших квадратов, отбрасывая явно кривые измерения.

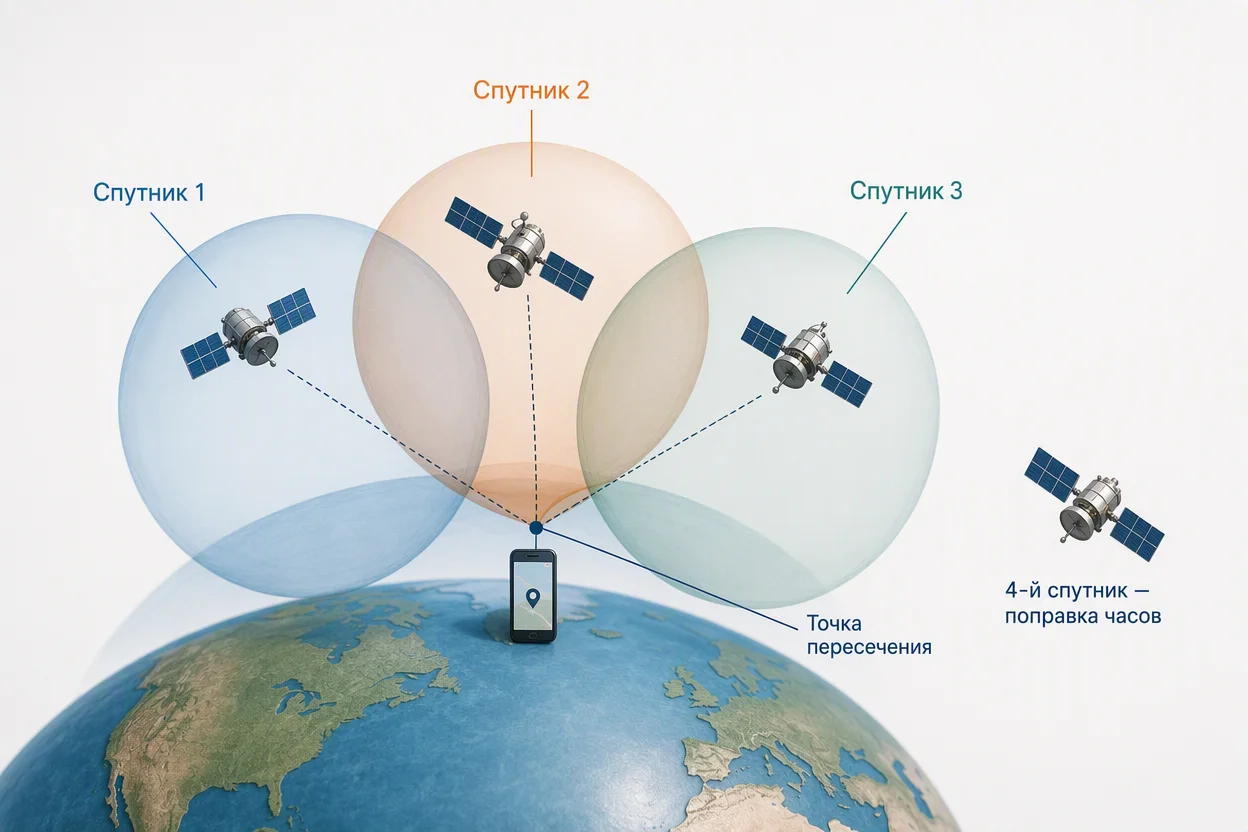

Трилатерация — три сферы вокруг спутников пересекаются в одной точке, четвёртая уточняет часыТрилатерация — три сферы вокруг спутников пересекаются в одной точке, четвёртая уточняет часы

Спутники GPS: сколько их и где они летают

Спутники GPS летают на высоте примерно 20 200 км — это средняя околоземная орбита, вчетверо выше геостационарных телеканалов и в 50 раз выше МКС. Базовая конфигурация системы — 24 аппарата в шести орбитальных плоскостях по четыре в каждой. Реально на орбите поддерживается созвездие примерно из 31 работающего спутника: запас нужен, чтобы поломка одного не оставила дыру в покрытии.

Период обращения — 11 часов 58 минут, ровно половина звёздных суток. Из-за этого одна и та же геометрия созвездия повторяется каждый день, но на четыре минуты раньше. Если у вас во дворе навигация стабильно врёт в определённое время суток — вы не сходите с ума, это сдвигающееся расположение спутников относительно дома.

Геометрия важнее количества. Если четыре спутника сгрудились в одном углу неба, точность падает в разы — этот эффект описывается коэффициентом DOP (Dilution of Precision). Четыре спутника, разбросанные по всему небосводу, дадут результат лучше, чем восемь, зажатых в узкой полосе между крышами.

И ещё про относительность, потому что это красивый факт. Часы на спутнике идут быстрее земных примерно на 38 микросекунд в сутки: 45 микросекунд добавляет ослабленная гравитация и 7 отнимает орбитальная скорость. Без учёта поправок Эйнштейна навигация уезжала бы примерно на 10 километров в день. Поправка зашита в систему изначально.

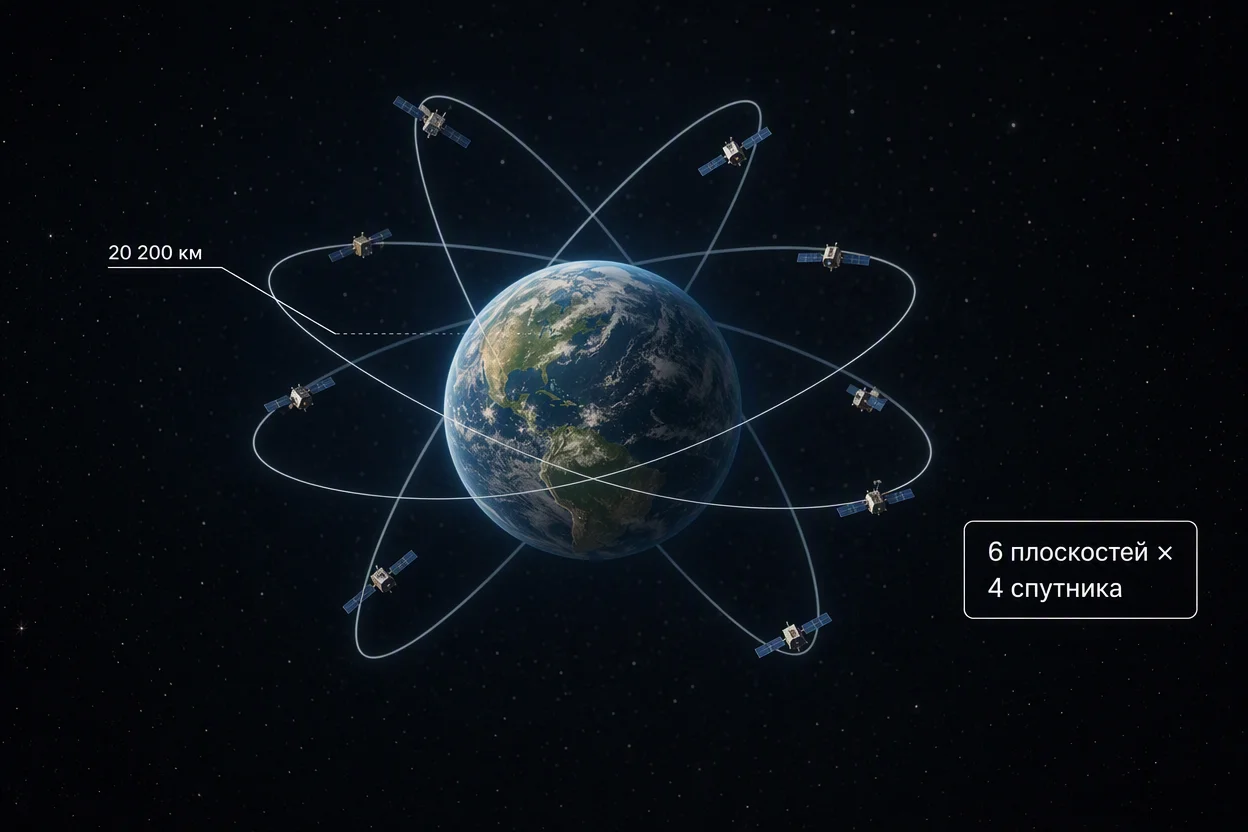

Спутники GPS — созвездие из 31 аппарата на орбите 20 200 км в шести орбитальных плоскостяхСпутники GPS — созвездие из 31 аппарата на орбите 20 200 км в шести орбитальных плоскостях

GPS сигнал: почему он слабее шума

GPS сигнал приходит к антенне с мощностью порядка 10⁻¹⁶ ватта. Это примерно как разглядеть свет фонарика с расстояния в тысячи километров. Мощность принятого сигнала ниже уровня естественного радиошума — если посмотреть на эфир спектроанализатором, вы не увидите GPS вообще, он утоплен в шуме.

Приёмник вытаскивает его благодаря шумоподобным кодам. Каждый спутник вещает свою уникальную псевдослучайную последовательность на частоте L1 — 1575,42 МГц. Чип генерирует такую же последовательность у себя и сдвигает её во времени, пока не совпадёт с принятой. Совпадение даёт и опознание спутника, и то самое время задержки.

Что рушит приём

  • Бетон и металл. В подземном паркинге сигнала нет вообще, и никакие настройки телефона это не изменят.
  • Многолучёвость. В узкой улице сигнал приходит и напрямую, и отражённым от стеклянного фасада. Отражённый прошёл длиннее — приёмник считает, что вы на другой стороне улицы.
  • Мокрая листва. Густой лес после дождя ослабляет сигнал заметно сильнее сухого.
  • Ионосфера. Заряженные частицы замедляют волну, и это главный источник погрешности для одночастотных приёмников.

Скорость передачи навигационного сообщения — 50 бит в секунду. Полный кадр с эфемеридами читается 30 секунд, полный альманах всего созвездия — 12,5 минут. Медленнее, чем модем из девяностых, и изменить это нельзя: чем ниже скорость, тем надёжнее приём слабого сигнала.

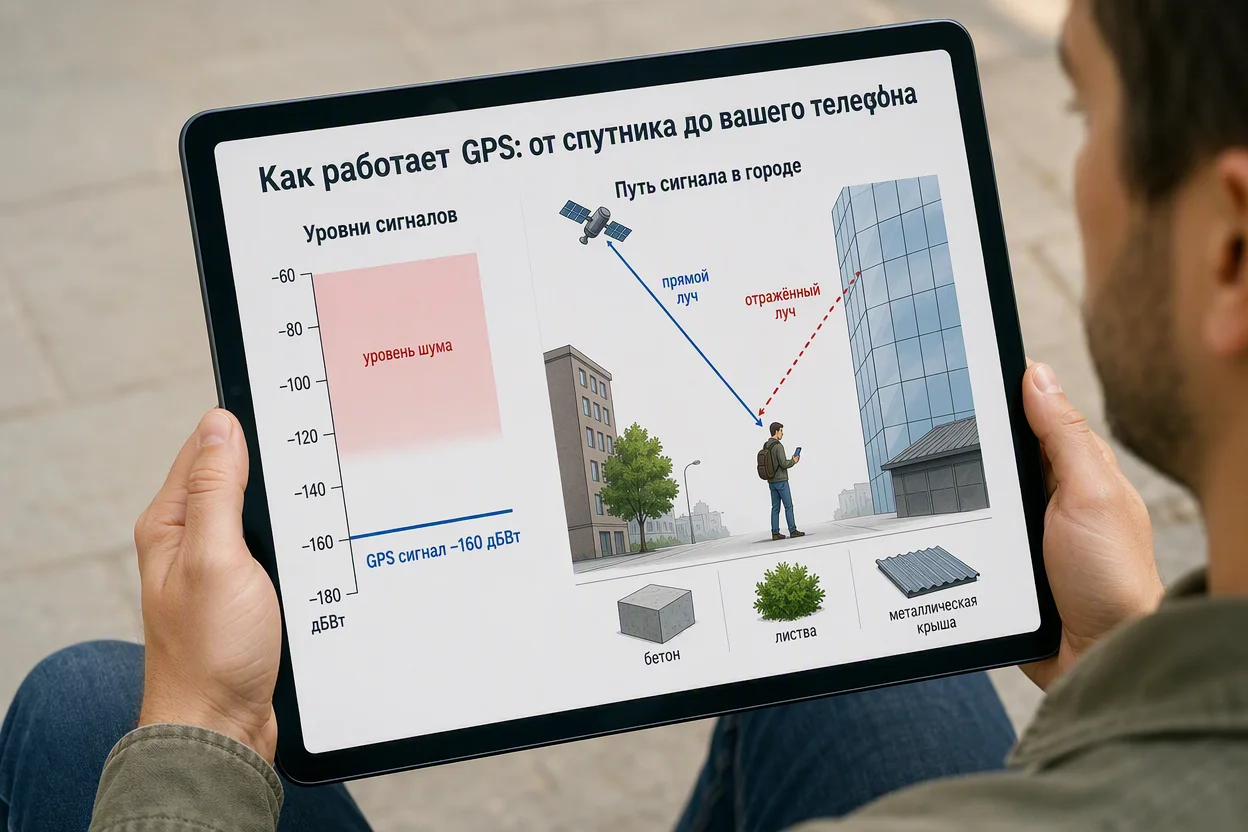

GPS сигнал — график мощности ниже уровня шума и препятствия: бетон, металл, листва, стеклоGPS сигнал — график мощности ниже уровня шума и препятствия: бетон, металл, листва, стекло

Точность GPS: от пяти метров до двух сантиметров

Точность GPS зависит не от бренда телефона, а от условий приёма и типа оборудования. Под открытым небом бытовой смартфон стабильно попадает в круг радиусом около 4,9 метра — эту цифру публикует официальный портал GPS.gov для гражданского сигнала. В городской застройке погрешность легко вырастает до 20–30 метров.

Тип приёмника Типичная точность Где применяется
Смартфон, одна частота 3–10 м Навигация, фитнес, такси
Двухчастотный (L1 + L5) 1–3 м Современные смартфоны, автонавигация
Дифференциальный (DGPS/SBAS) 0,5–2 м Сельхозтехника, морская навигация
RTK с базовой станцией 1–3 см Геодезия, кадастр, точное земледелие

Двухчастотный приём — самое заметное улучшение бытовой навигации за последние годы. Приёмник ловит сигнал на двух частотах, сравнивает задержки и вычисляет ионосферную поправку напрямую, а не по усреднённой модели. В плотной застройке это уменьшает уход трека с полосы на полосу.

Отдельно про режим «энергосбережения»: когда телефон ограничивает работу GPS в фоне, он подменяет точные координаты грубыми — по вышкам сотовой связи и точкам Wi-Fi. Именно поэтому трек с пробежки иногда срезает углы через дома.

Гражданский сигнал больше не загрубляется искусственно. Режим Selective Availability, добавлявший погрешность около 100 метров, отключили 2 мая 2000 года, и в новых спутниках такой функции физически нет.

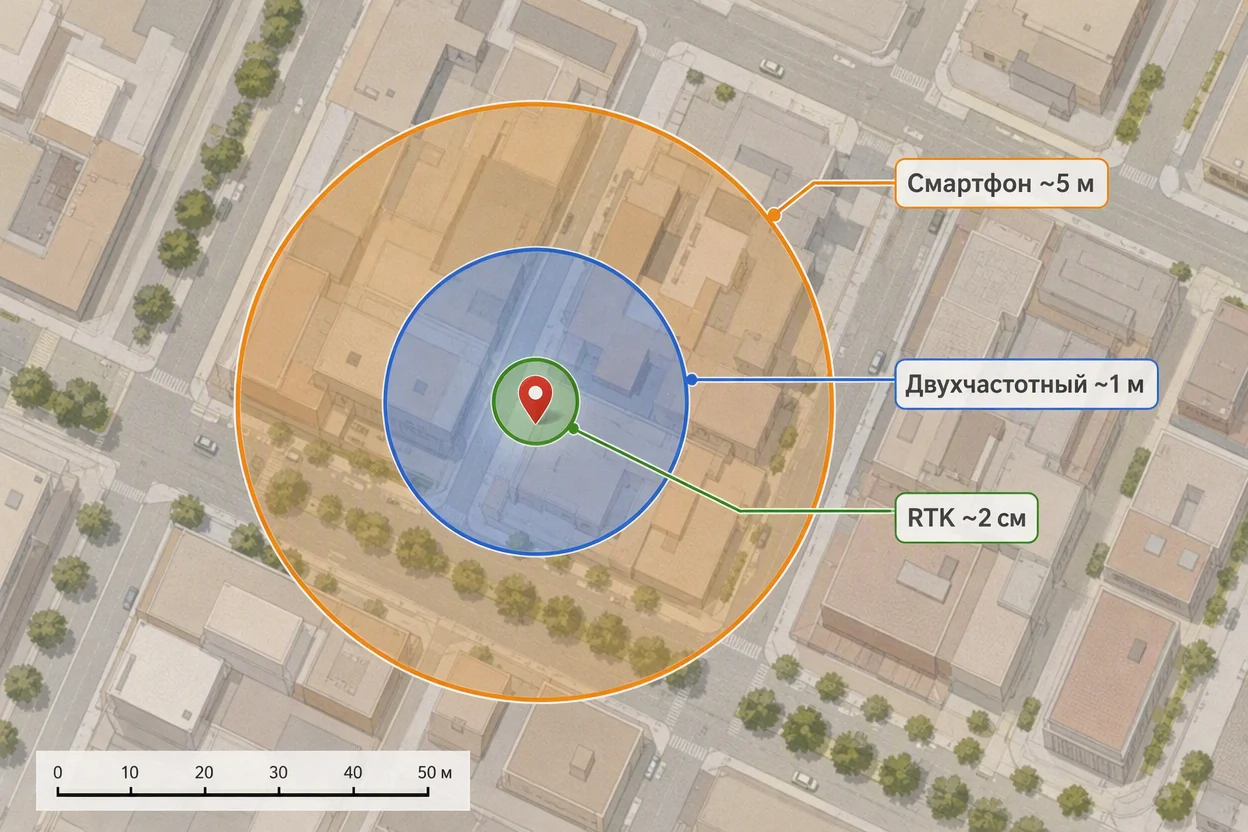

Точность GPS — сравнение радиусов погрешности 5 м, 1 м и 2 см на карте городского кварталаТочность GPS — сравнение радиусов погрешности 5 м, 1 м и 2 см на карте городского квартала

GPS без интернета: почему навигация ловит в самолёте

GPS без интернета работает полностью — и это прямое следствие того, что приёмник ничего не передаёт. Мобильная сеть в схеме определения координат не участвует вообще. Достаньте телефон в режиме полёта, включите отдельно геолокацию, и трек будет строиться над океаном на высоте 10 километров.

Интернет нужен для двух вещей

  1. Карты. Онлайн-карта подгружает тайлы с сервера. Без сети вы получите точку в пустоте. Решение — офлайн-карты, скачанные заранее.
  2. A-GPS. Ассистированный GPS подтягивает эфемериды через мобильную сеть за секунду вместо тридцати. Это ускоряет первый захват, но не заменяет спутники.

Отсюда практическое правило для поездок за границу без роуминга: скачайте офлайн-карты дома, и навигация в чужом городе будет работать без единого мегабайта трафика.

Время первого определения координат («холодный старт») занимает от 30 секунд до нескольких минут, если приёмник давно не включался или переехал на тысячи километров. Эфемериды актуальны около четырёх часов, альманах — недели. Когда данные свежие, старт занимает пару секунд.

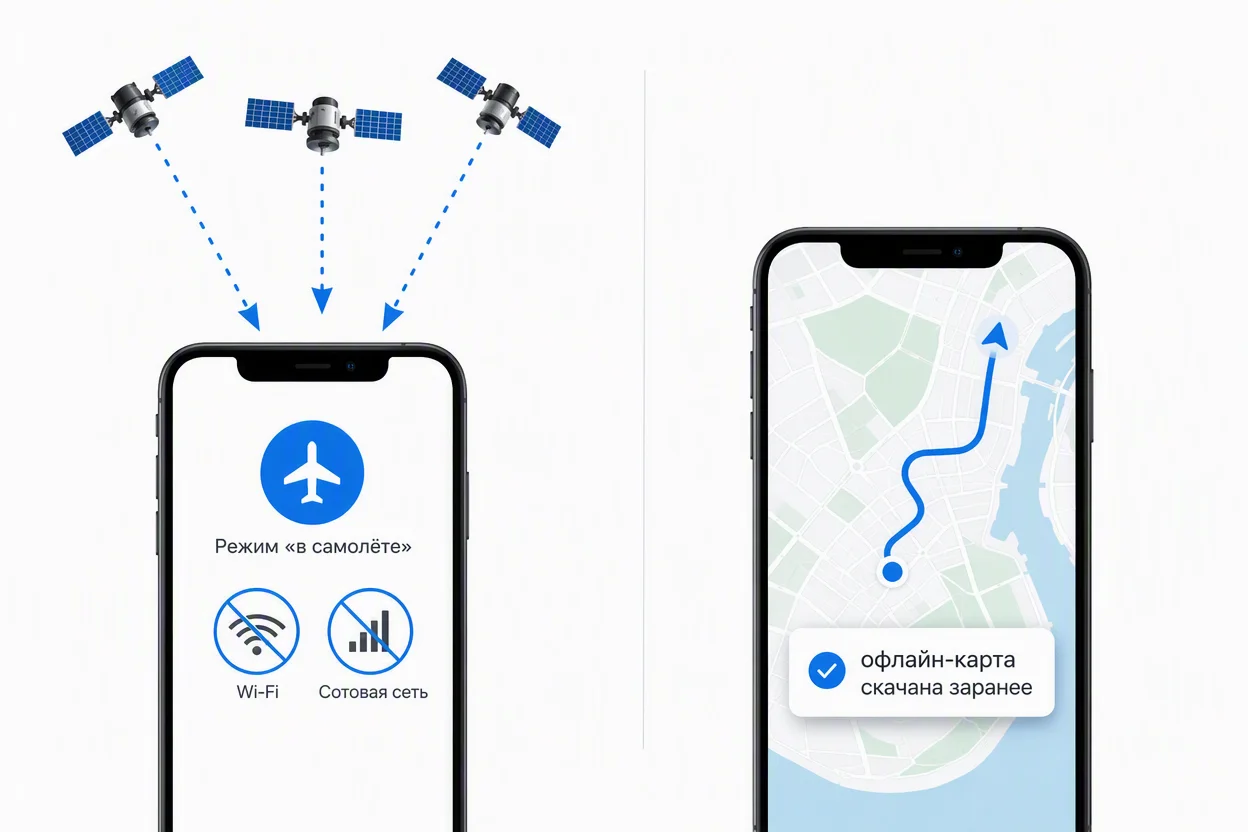

GPS без интернета — приёмник в режиме полёта принимает спутники и строит трек по офлайн-картеGPS без интернета — приёмник в режиме полёта принимает спутники и строит трек по офлайн-карте

Практическое применение: где GPS работает не только как карта

Навигация в машине — самое очевидное и далеко не самое массовое применение.

Синхронизация времени. Энергосети, сотовые базовые станции и биржевые дата-центры используют GPS как источник точного времени. Базовым станциям LTE нужна синхронизация с точностью до микросекунд, иначе соседние соты начнут глушить друг друга.

Точное земледелие. Трактор с RTK-приёмником ведёт борозду с отклонением 2–3 см, что убирает перекрытия при посеве и опрыскивании.

Геодезия и стройка. Разбивка осей здания, контроль осадки фундамента, съёмка карьеров — там, где раньше стоял теодолит.

Спасение и поиск. Трекеры на ошейниках собак, кнопки SOS в часах, маяки на судах — все они передают координаты уже по другому каналу: сотовому, спутниковой связи или радио. GPS даёт только цифры, отправляет их что-то другое.

Распространённые заблуждения

Миф: GPS следит за мной, потому что спутник видит мой телефон. Реальность: приёмник не излучает. Спутник физически не может узнать о существовании вашего устройства. Слежка возможна, когда приложение само отправляет координаты на сервер по интернету — и вот это уже вопрос к приложению, а не к спутникам.

Миф: GPS расходует мобильный трафик. Реальность: трафик тратят карты и A-GPS, а не приём сигнала. С офлайн-картой навигация работает при нулевом балансе.

Миф: GPS и ГЛОНАСС — конкуренты, надо выбрать одно. Реальность: любой современный смартфон принимает GPS, ГЛОНАСС, Galileo и BeiDou одновременно и решает общую задачу по всем видимым спутникам. Чем больше созвездий, тем лучше геометрия и устойчивее приём в городе.

Частые ошибки

Ждать точности в помещении — сигнал ниже уровня шума, бетонное перекрытие его гасит. Координаты у окна дома получены не со спутников, а по ближайшим точкам Wi-Fi.

Винить приёмник за «прыгающую» точку в городе — виновата многолучёвость. Отражения от стеклянных фасадов дают ложные задержки, и никакая калибровка компаса это не исправит.

Считать, что калибровка компаса улучшает координаты — компас отвечает за направление стрелки, а не за положение. Восьмёрка телефоном в воздухе чинит поворот карты, но не ошибку в 20 метров.

Экономить заряд, оставляя GPS в фоновом ограничении — телефон тихо переключается на определение по вышкам, и трек прогулки превращается в ломаную линию через дворы.

Что запомнить

  • GPS-приёмник только принимает: он ничего не передаёт спутникам, поэтому система не «видит» ваше устройство и не расходует мобильный трафик.
  • В основе лежит измерение времени полёта сигнала: ошибка в одну микросекунду даёт 300 метров промаха, поэтому на спутниках стоят атомные часы.
  • Трилатерация требует четырёх спутников — три дают координаты, четвёртый убирает ошибку часов приёмника.
  • Созвездие держит около 31 работающего спутника на высоте 20 200 км с периодом обращения 11 часов 58 минут.
  • Смартфон под открытым небом попадает в круг радиусом около 5 метров, RTK-оборудование — в 2–3 сантиметра.
  • GPS без интернета работает полностью, сеть нужна только для загрузки карт и ускорения первого старта через A-GPS.
  • Главные враги точности в городе — отражения сигнала от зданий и плохая геометрия спутников, а не «слабый модуль» в телефоне.

Вопросы и ответы

Почему навигатор показывает, что я еду по соседней улице?

Это многолучёвость: сигнал доходит до приёмника отражённым от здания, путь удлиняется, расстояние вычисляется с избытком. В плотной застройке ошибка достигает 20–30 метров. Двухчастотные приёмники (L1 + L5) и одновременная работа с ГЛОНАСС и Galileo заметно снижают эффект, но полностью его не убирают.

Зачем телефону интернет, если GPS работает без него?

Интернет нужен для двух задач: подгрузки картографических тайлов и работы A-GPS, который скачивает данные об орбитах спутников за секунду вместо тридцати. Сами координаты вычисляются исключительно по спутниковому сигналу. Скачанная офлайн-карта делает навигацию полностью автономной.

Портится ли точность GPS зимой или в плохую погоду?

Дождь и снег на сигнал частоты 1575 МГц влияют слабо. А вот мокрая листва, снежная шапка на крыше машины и особенно ионосферные возмущения после вспышек на Солнце ухудшают результат ощутимо. Плотные облака сами по себе навигации не мешают.

Можно ли доверять высоте, которую показывает GPS?

Высота всегда определяется хуже плановых координат — обычно в полтора-два раза. Причина в геометрии: все спутники находятся выше горизонта, снизу их нет, и вертикальная составляющая решается по менее выгодной конфигурации. Для точной высоты используют барометрический альтиметр, который есть во многих смартфонах и часах.
