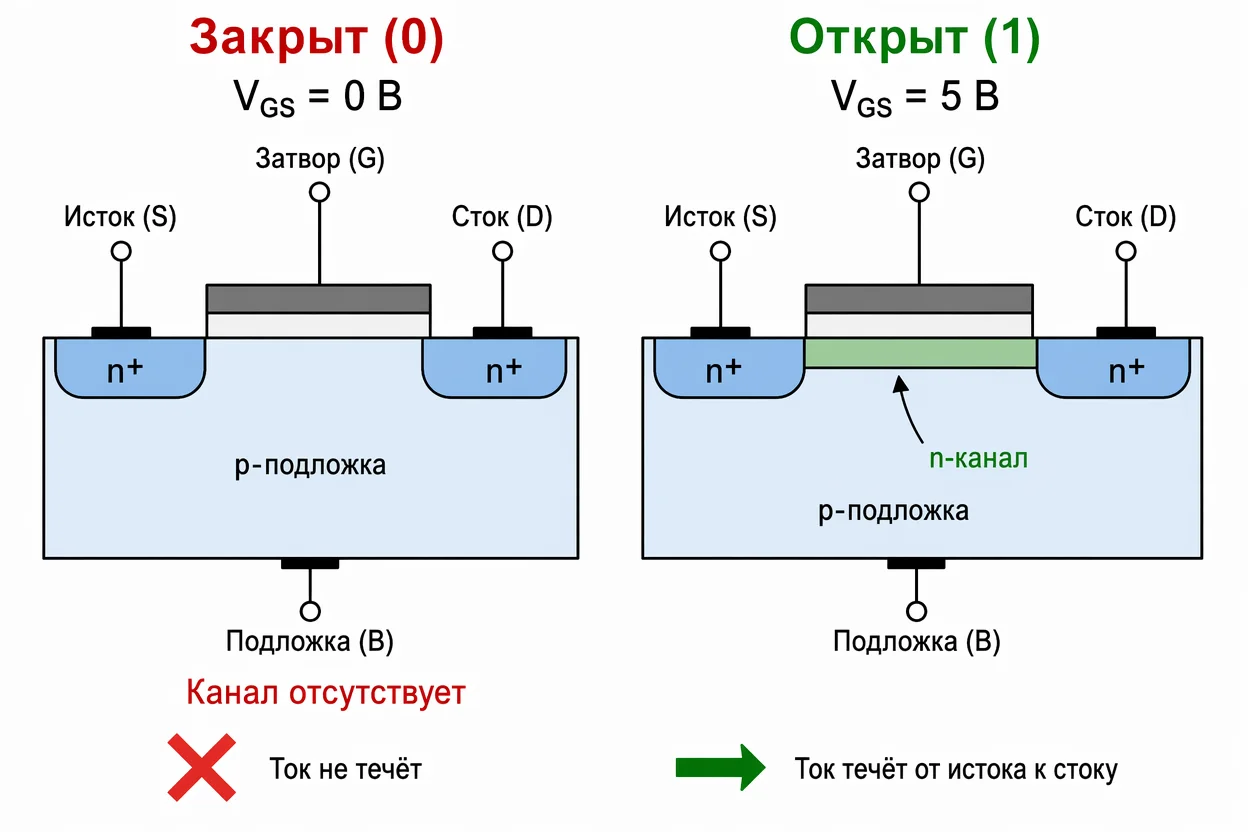

Как работает процессор — транзистор в роли переключателя, схема открытого и закрытого состояния

Процессор выполняет программы, превращая двоичные инструкции в последовательность электрических переключений внутри миллиардов крошечных транзисторов.

Центральный процессор занимает на плате площадь меньше почтовой марки. Внутри этой площадки — миллиарды транзисторов, каждый из которых знает только два состояния: включён или выключен. Тем не менее именно из этих «да» и «нет» рождаются видеозвонки, таблицы Excel и компьютерные игры. Понять, как работает процессор, проще, чем кажется: нужно разобрать всего несколько слоёв абстракции, от физики полупроводников до машинных команд.

Что внутри

Не пойму как работает процессор: начнём с основ

Если вы не понимаете, как работает процессор, значит, вам не хватает одного фундаментального образа. Представьте выключатель света. Вы щёлкаете — свет горит (единица). Щёлкаете обратно — свет погас (ноль). Транзистор в процессоре делает то же самое, только переключается не пальцем, а электрическим напряжением. И делает это миллиарды раз в секунду.

Транзистор — базовый кирпич. Из нескольких транзисторов строятся логические вентили (AND, OR, NOT), из вентилей — сумматоры, регистры, мультиплексоры. Из этих блоков складывается процессор целиком. Принцип тот же, что в конструкторе: простые детали порождают сложную машину.

Вот минимальный набор понятий, без которого объяснение не сложится:

  • Бит — единица информации: 0 или 1.
  • Байт — 8 бит, минимальная адресуемая единица памяти.
  • Регистр — сверхбыстрая ячейка памяти прямо внутри процессора (обычно 64 бита).
  • Шина — набор проводников, по которым биты передаются между блоками.

Если эти четыре слова понятны, дальше всё строится логично.

Читайте также

Как работает процессор компьютера: цикл «выборка — декодирование — выполнение»

Сердце работы любого CPU — цикл из трёх шагов. Каждую тактовую долю процессор повторяет этот цикл для очередной инструкции.

1. Выборка (Fetch). Процессор обращается к памяти по адресу, хранящемуся в специальном регистре — счётчике команд (Program Counter). Оттуда извлекается двоичный код инструкции. Счётчик сдвигается вперёд на длину инструкции.

2. Декодирование (Decode). Полученный код расщепляется блоком управления на части: какая операция нужна, какие данные участвуют, куда записать результат. Это похоже на разбор предложения: подлежащее, сказуемое, дополнение.

3. Выполнение (Execute). Арифметико-логическое устройство (ALU) или другой функциональный блок выполняет операцию: складывает числа, сравнивает, сдвигает биты. Результат записывается в регистр или отправляется в память.

Вот и весь базовый механизм того, как работает процессор. Три шага, которые повторяются миллиарды раз в секунду. Всё остальное — оптимизации, ускоряющие этот цикл.

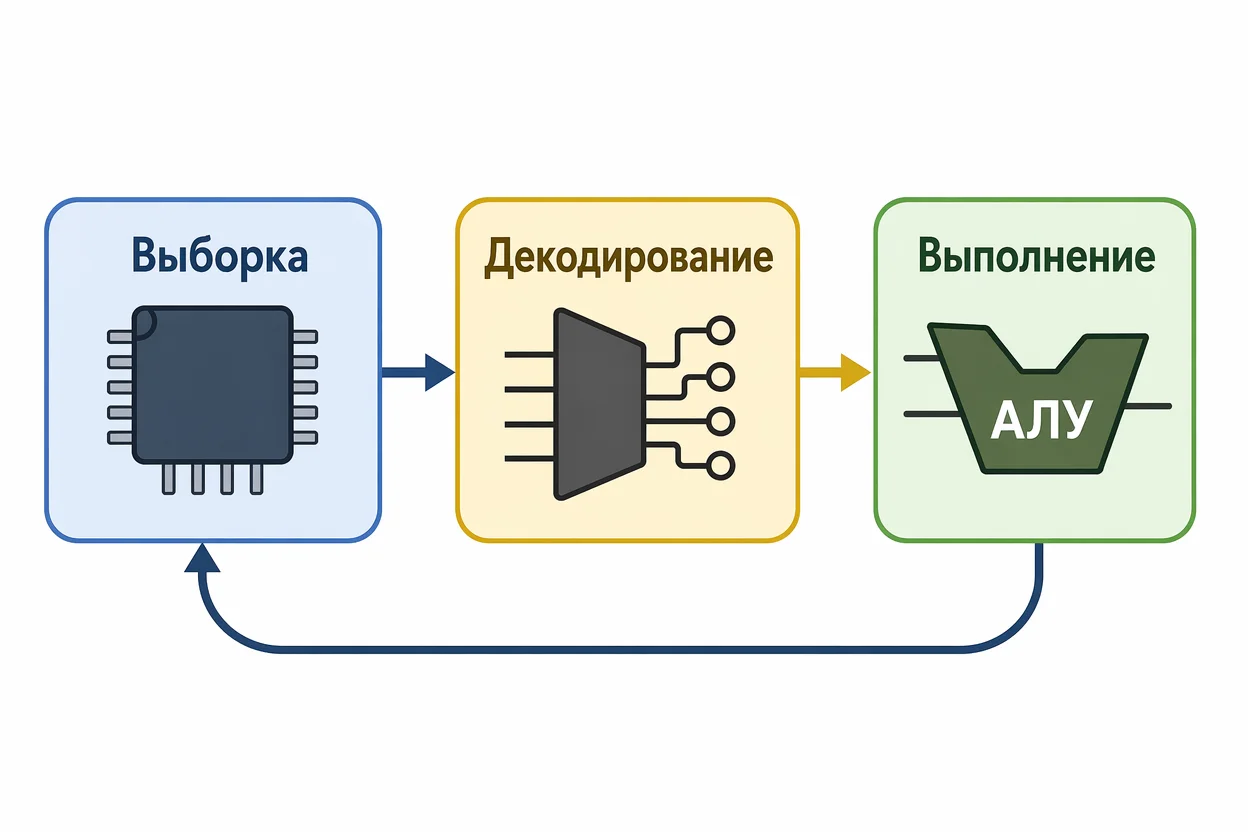

Как работает процессор компьютера — цикл выборки, декодирования и выполнения командыКак работает процессор компьютера — цикл выборки, декодирования и выполнения команды

Как это работает: конвейер и параллелизм

Если процессор выполняет три шага строго последовательно, большую часть времени отдельные блоки простаивают. Пока ALU считает, блок выборки ничего не делает. Решение придумали ещё в 1960-х: конвейер (pipeline).

Идея та же, что на заводском конвейере. Пока одна инструкция выполняется, следующая уже декодируется, а третья выбирается из памяти. Классический пятиступенчатый конвейер RISC-процессора включает:

  1. Выборка инструкции (IF)
  2. Декодирование (ID)
  3. Выполнение (EX)
  4. Обращение к памяти (MEM)
  5. Запись результата (WB)

В идеале на каждом такте завершается одна инструкция, хотя внутри каждая проходит пять стадий. Практически идеала не бывает: условные переходы (if-else) заставляют процессор угадывать, какая инструкция будет следующей. Если угадал неверно, конвейер приходится «сливать» и начинать заново. Для этого существует блок предсказания переходов (branch predictor). Современные предсказатели угадывают правильно в 95–99% случаев.

Ещё один приём — суперскалярность. Процессор имеет несколько копий исполнительных блоков и может обрабатывать две, три, четыре инструкции одновременно, если между ними нет зависимостей. Это уже не конвейер одной линии, а несколько параллельных линий.

Я считаю, что именно конвейер — самая красивая инженерная идея в архитектуре CPU. Простая мысль, а производительность вырастает в разы.

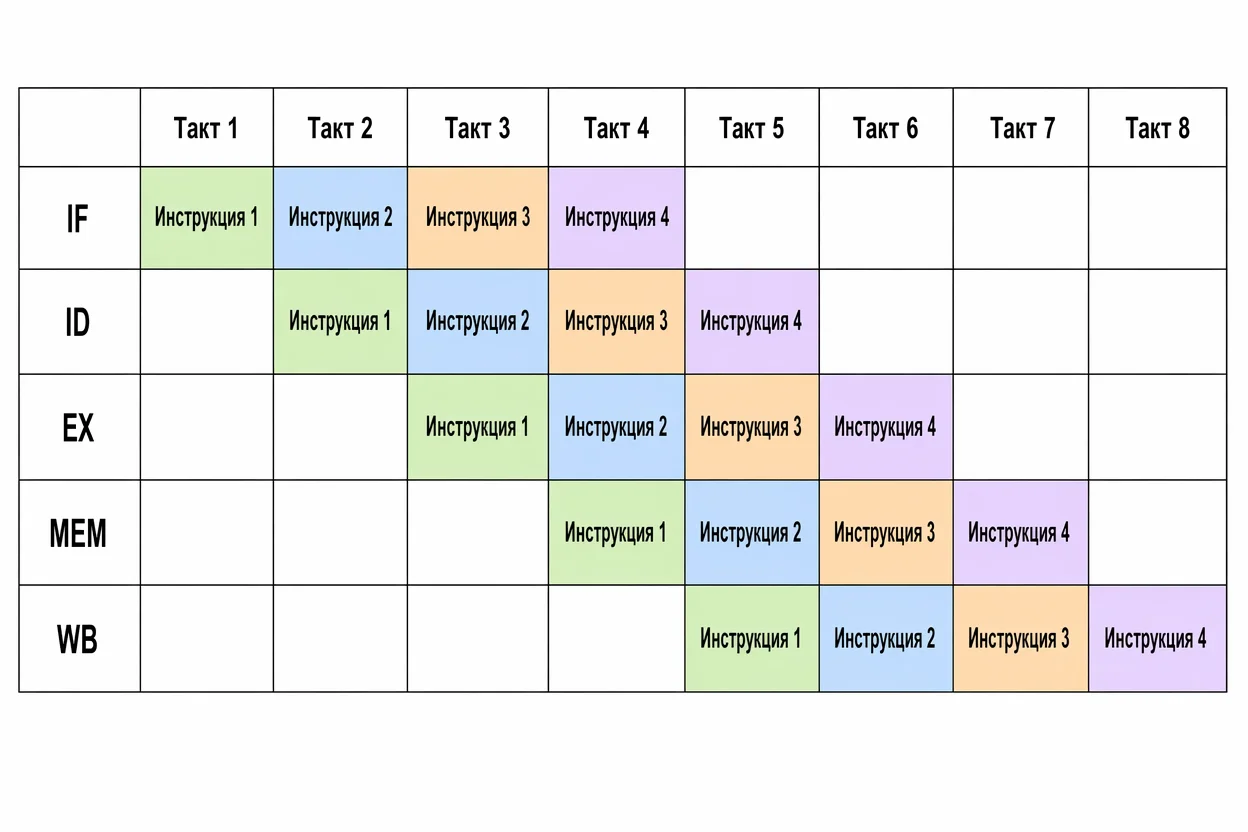

Конвейер процессора — пять стадий обработки инструкций одновременноКонвейер процессора — пять стадий обработки инструкций одновременно

Тактовая частота и что она означает

Тактовая частота — количество циклов, которые процессор совершает за секунду. Измеряется в гигагерцах (ГГц). Процессор с частотой 4 ГГц совершает 4 миллиарда тактов в секунду. Звучит впечатляюще, но сам по себе такт ни о чём не говорит.

Почему? Потому что разные архитектуры выполняют разный объём работы за один такт. Показатель IPC (Instructions Per Clock) определяет, сколько инструкций процессор завершает за один такт. Реальная производительность — это произведение частоты на IPC, а не только частота.

Грубая формула:

Производительность ≈ Частота × IPC × Количество ядер (для параллельных задач)

Поэтому процессор с 3,5 ГГц и высоким IPC может обгонять конкурента с 5 ГГц, но низким IPC.

Кэш-память: зачем процессору своя память

Оперативная память (RAM) работает в десятки раз медленнее, чем процессор. Если CPU каждый раз обращается к RAM за данными, он бо́льшую часть времени ждёт. Решение — кэш, маленькая, но очень быстрая память прямо на кристалле процессора.

Кэш организован в несколько уровней:

  • L1 — самый маленький (32–64 КБ на ядро), но самый быстрый. Доступ за 1–4 такта.
  • L2 — побольше (256 КБ–1 МБ на ядро), доступ за 10–20 тактов.
  • L3 — общий для всех ядер (8–64 МБ и более), доступ за 30–50 тактов.

Для сравнения: обращение к оперативной памяти стоит 100–300 тактов. Разница огромна.

Процессор сначала ищет нужные данные в L1. Не нашёл — идёт в L2. Не нашёл — в L3. И только если данных нет нигде в кэше (cache miss), обращается к RAM. Алгоритмы предвыборки (prefetch) пытаются заранее загрузить в кэш те данные, которые понадобятся в ближайших инструкциях.

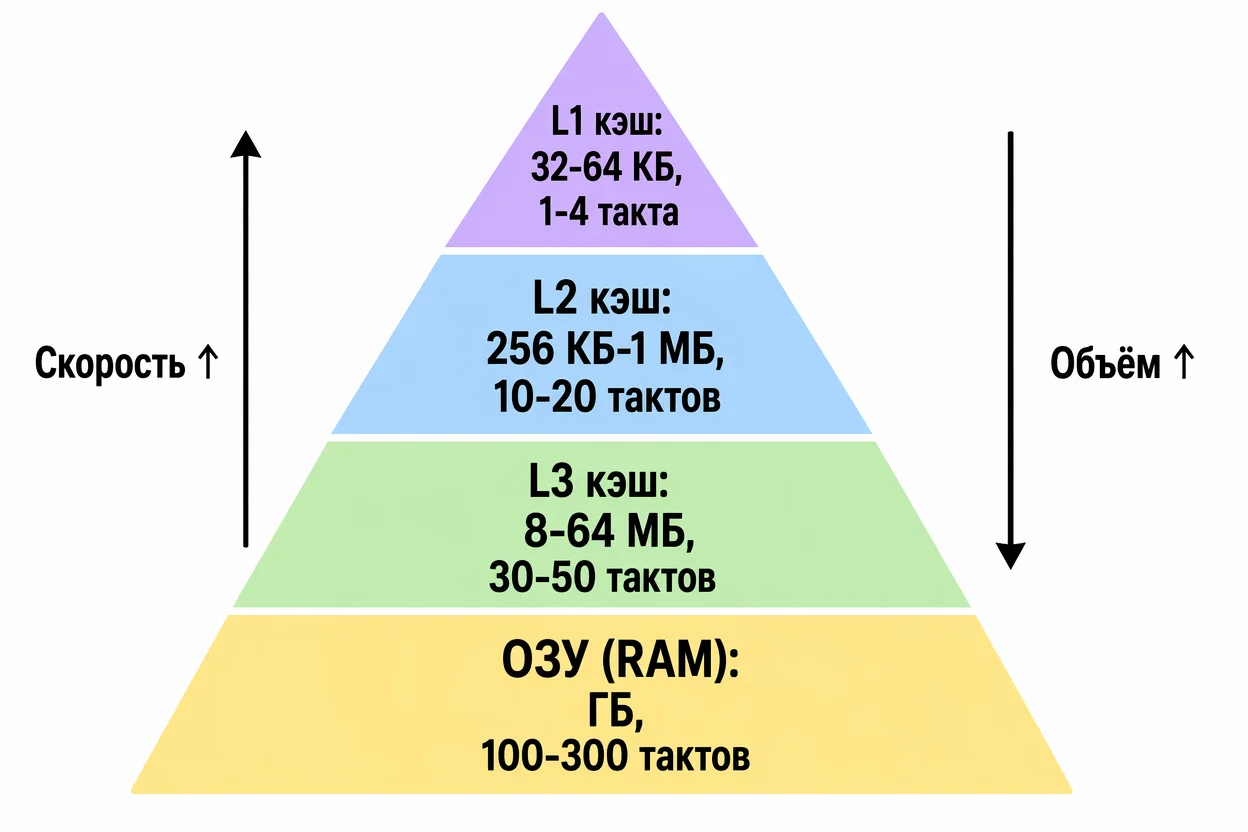

Иерархия кэш-памяти процессора — L1, L2, L3 и оперативная памятьИерархия кэш-памяти процессора — L1, L2, L3 и оперативная память

Набор инструкций: язык, на котором говорит CPU

Процессор не понимает Python или JavaScript. Он понимает машинный код — набор двоичных инструкций, специфичных для его архитектуры. Два главных семейства:

  • x86 / x86-64 — архитектура Intel и AMD. CISC-подход: инструкции сложные и разной длины. Доминирует в настольных и серверных компьютерах.
  • ARM — RISC-подход: инструкции простые и фиксированной длины. Используется в смартфонах, планшетах, а с недавних пор — в ноутбуках (Apple M-серия) и серверах.

RISC расшифровывается как Reduced Instruction Set Computer, CISC — Complex Instruction Set Computer. На практике граница размылась: современные x86-процессоры внутри разбивают сложные инструкции на простые микрооперации, по сути используя RISC-подобный конвейер.

Компилятор (gcc, clang, MSVC) переводит код на C или C++ в конкретные машинные инструкции целевой архитектуры. Интерпретируемые языки (Python) работают через виртуальную машину, которая сама состоит из машинного кода.

Многоядерность: когда одного ядра мало

Одно ядро может выполнять одну последовательность команд. Чтобы ускорить параллельные задачи, процессор получает несколько ядер. Каждое ядро — почти полноценный процессор со своими L1/L2-кэшами, ALU, блоком управления.

Задачи, которые выигрывают от многоядерности:

  • Рендеринг видео и 3D-графики
  • Компиляция больших проектов
  • Серверная обработка множества запросов одновременно
  • Научные вычисления и симуляции

Задачи, которым несколько ядер не помогают:

  • Старые однопоточные игры
  • Последовательные алгоритмы без возможности распараллеливания
  • Простые офисные операции (узкое место — не CPU, а ввод-вывод)

Есть техническая тонкость: ядра должны согласовывать данные между своими кэшами. Если два ядра читают и пишут одну и ту же область памяти, используется протокол когерентности кэшей (MESI, MOESI и другие). Это добавляет накладные расходы, из-за чего удвоение ядер никогда не удваивает производительность ровно вдвое.

Частые ошибки

Больше гигагерц — быстрее процессор — частота без контекста IPC и архитектуры не показывает реальную скорость. Процессор с 3,5 ГГц может работать быстрее, чем чип на 5 ГГц другой архитектуры.

Процессор «думает» — он не мыслит и не принимает решений. CPU механически выполняет инструкции, заложенные программистом. Каждая «интеллектуальная» операция разложена на элементарные арифметические и логические шаги.

Кэш можно «очистить для ускорения» — кэш процессора не имеет ничего общего с кэшем браузера. Пользователь не управляет L1/L2/L3 напрямую. Процессор заполняет и вытесняет кэш автоматически, и вмешательство не требуется.

Количество ядер = скорость для любой задачи — однопоточная программа не ускорится от дополнительных ядер. Многоядерность помогает только программам, которые написаны с расчётом на параллельное выполнение.

Что запомнить

  • Процессор состоит из миллиардов транзисторов-переключателей, каждый из которых хранит 0 или 1.
  • Основной цикл работы — «выборка → декодирование → выполнение» — повторяется миллиарды раз в секунду.
  • Конвейер позволяет обрабатывать несколько инструкций одновременно, находящихся на разных стадиях цикла.
  • Реальная производительность определяется не только тактовой частотой, а произведением частоты на IPC и количество активных ядер.
  • Кэш-память (L1, L2, L3) компенсирует медлительность RAM, храня часто используемые данные прямо на кристалле процессора.
  • Многоядерность ускоряет только те задачи, которые можно распараллелить; однопоточные программы используют одно ядро.
  • x86 и ARM — две главные архитектуры, определяющие набор инструкций, которые процессор понимает.

Вопросы и ответы

Почему процессор нагревается при работе?

Каждый транзистор при переключении рассеивает небольшую порцию энергии в виде тепла. Когда миллиарды транзисторов переключаются со скоростью несколько гигагерц, суммарное тепловыделение достигает десятков и сотен ватт. Чем выше нагрузка и частота, тем интенсивнее нагрев.

Чем отличается ядро процессора от потока?

Ядро — физический вычислительный блок со своим ALU и регистрами. Поток (thread) — логическая единица выполнения кода. Технологии Hyper-Threading (Intel) и SMT (AMD) позволяют одному ядру обслуживать два потока, переключаясь между ними в моменты простоя (например, ожидания данных из памяти).

Влияет ли количество ядер на скорость любых программ?

Нет. Программа должна быть написана с поддержкой многопоточности, чтобы задействовать несколько ядер. Однопоточное приложение загружает одно ядро, и остальные для него бесполезны. Многопоточные задачи (рендеринг, компиляция, серверная обработка) ускоряются пропорционально числу ядер, но не линейно из-за накладных расходов на синхронизацию.

Что такое техпроцесс и зачем его уменьшают?

Техпроцесс (измеряется в нанометрах) характеризует размер транзисторов. Меньший техпроцесс позволяет разместить больше транзисторов на той же площади, снизить энергопотребление каждого из них и повысить частоту. Переход с 10 нм на 5 нм примерно удваивает плотность транзисторов.
